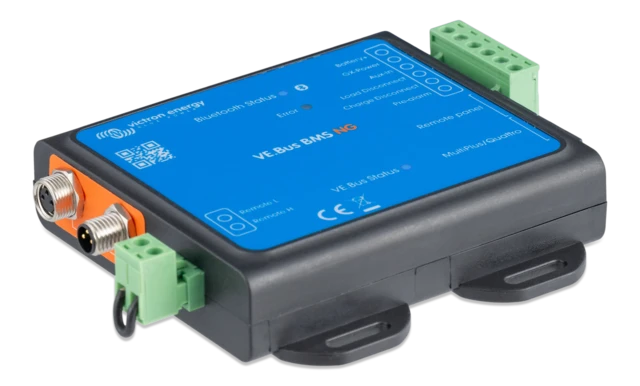

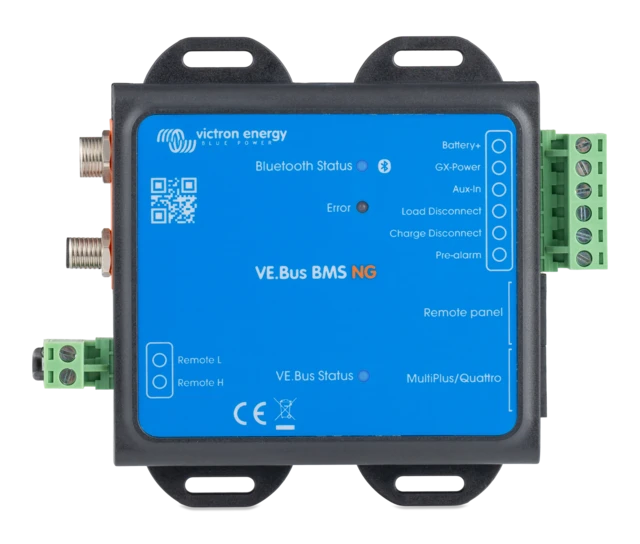

Batterie Management System VE.Bus BMS NG

Beschreibung

Das VE.Bus BMS NG ist ein umfassendes Batteriemanagementsystem (BMS) für Victron Lithium NG-Batterien (nicht kompatibel mit Lithium Battery Smart-Batterien), das für Systeme mit Victron-Wechselrichtern oder Wechselrichter/Ladegeräten mit VE.Bus-Kommunikation entwickelt wurde. Es überwacht und schützt die Batterien vor Über- und Unterspannung jeder einzelnen Zelle sowie vor Über- und Untertemperatur.

Dank integriertem Bluetooth ermöglicht das BMS eine zentrale Überwachung über VictronConnect. Das BMS ermittelt alle wichtigen Parameter wie Spannung, Strom, Ladezustand und individuelle Zellendaten direkt von der Batterie, sodass kein separater SmartShunt erforderlich ist.

Die Lithium-NG-Batterien können in Reihe, parallel oder in einer Kombination aus beidem konfiguriert werden und unterstützen 12-V-, 24-V- und 48-V-Systeme. Es können maximal 50 Batterien in 12-V- oder 24-V-Bänken und 25 Batterien in 48-V-Bänken verwendet werden, was eine Speicherung von bis zu 192 kWh (12 V), 384 kWh (24 V) und 128 kWh (48 V) ermöglicht. Mehrere Lynx Smart BMS-Geräte können parallel geschaltet werden, um die Kapazität zu erweitern und Redundanz zu gewährleisten.

Eigenschaften:

• Bluetooth Smart: Das VE.Bus BMS NG umfasst Bluetooth Smart für die drahtlose Konfiguration, Überwachung und Firmware-Aktualisierungen über die VictronConnect App. Die Instant Readout (sofortige Anzeige) zeigt wichtige Daten wie SoC, Batterietemperatur, Warnungen und Alarme direkt in der Geräteliste an, ohne dass eine Verbindung hergestellt werden muss.
• Lasttrennausgang: Steuert den Eingang zum ferngesteuerten Ein-/Ausschalten eines BatteryProtect, Wechselrichters, DC-DC-Konverters oder anderer Lasten mit Fernschaltfunktion, um eine Tiefentladung zu verhindern.
• Ladetrennausgang: Steuert den Anschluss zum Ein-/Ausschalten von Ladegeräten wie dem Smart IP43 Ladegerät, einem Cyrix-Li-Charge Relais, einem Cyrix-Li-ct Batteriekoppler oder einem BatteryProtect, um Überspannung zu vermeiden.
• Voralarmausgang: Bietet eine frühzeitige Warnung bei niedriger Batteriespannung, bevor Lasten abgeschaltet werden. Kann ein Relais, eine LED oder einen akustischen Alarm ansteuern.
• Fernbedienbare Ein-/Ausschaltung: Ermöglicht die externe Steuerung der Last- und Ladetrennausgänge.
• LED-Anzeigen: Umfasst eine blaue LED für den Bluetooth-Status und eine rote LED für Warnungen und Fehler.

Informationen zur Produktsicherheit
Herstellerverantwortung / EU verantwortliche Person

Victron Energy B.V.
De Paal 35
1351 JG Almere (NL)
[email protected]

Warn- Sicherheitshinweise:

Bei der Installation müssen die nationalen Sicherheitsbestimmungen bezüglich des Gehäuses, der Installation, des Kriechstroms, der Abstände, Verluste, Kennzeichnung und Trennung der Endverbraucher-Anwendung befolgt werden. Die Installation darf nur durch qualifiziertes und ausgebildetes Fachpersonal erfolgen. Schalten Sie zunächst das System ab und prüfen Sie es auf gefährliche Spannungen, bevor Sie irgendwelche Änderungen an den Anschlüssen vornehmen.
• Öffnen Sie nicht die Lithium-Ionen-Batterie.
• Entladen Sie eine neue Lithium-Ionen-Batterie erst, nachdem Sie sie voll aufgeladen haben.
• Halten Sie die festgelegten Ladebegrenzungen ein.
• Montieren Sie die Lithium-Ionen-Batterie nicht kopfüber.
• Überprüfen Sie die Lithium-Ionen-Batterie auf Transportschäden.


Datenblätter:

📄 Produktdatenblatt
