Elektroblock EBL 111 ähnl. EBL 101 ohne Lader

Beschreibung

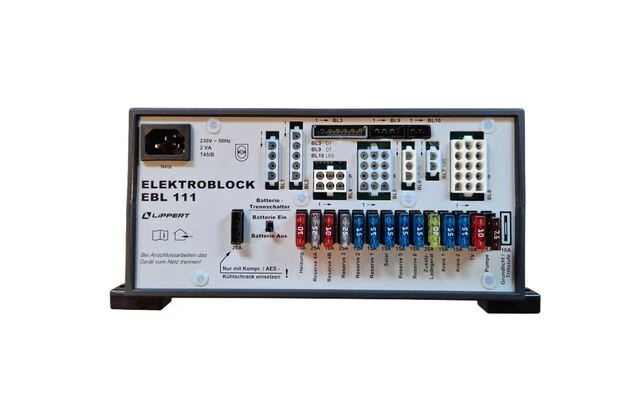

Elektroblock EBL 111 enthält:

• ein Relais um zu erfassen, ob 230 V AC anliegen (Netzversorgung vorhanden)
• die komplette 12-V-Verteilung
• die Absicherung der 12-V-Stromkreise ein Hauptschaltermodul
• weitere Steuerfunktionen und Überwachungsfunktionen
• Für den Betrieb muss eine Kontroll- und Schalttafel DT und ein externes Ladegerät angeschlossen sein.

Dieses Geräte steuert die elektrischen Funktionen des Wohnbereichs im Reisemobil einschließlich des Zubehörs und laden die Batterien.

Anschlussmöglichkeiten sind für ein zusätzliches Batterie-Ladegerät und einen Solar-Laderegler vorhanden Kfz-Flachstecksicherungen sichern die verschiedenen Stromkreise ab.

Ausgenommen sind die Trittstufe und das Frostschutzventil 230 V Wechselspannung 10 %, 47 bis 63 Hz sinusförmig, Schutzklasse I 12-V-Ausgänge dürfen maximal mit 90% des Nennstroms der zugehörigen Sicherung belastet werden (siehe auch Montageanleitung oder Frontplatte)

Informationen zur Produktsicherheit
Herstellerverantwortung / EU verantwortliche Person

Schaudt GmbH Elektrotechnik & App.-Bau
Planckstr. 8
88677 Martkdorf (DE)
[email protected]

Warn- Sicherheitshinweise:

GEFAHR!
230-V-Netzspannung führende Teile.
Lebensgefahr durch elektrischen Schlag oder Brand:

• Keine Wartungs- oder Reparaturarbeiten am Gerät vornehmen.
• Gerät bei Beschädigungen an Kabeln oder am Gehäuse des Geräts nicht mehr in Betrieb nehmen und von der Netzspannung trennen.
• Keine Flüssigkeit in das Gerät bringen.
• Die Netzanschlussleitung darf nur von einem zugelassenen Kundendienst oder qualifizierten Personen ersetzt werden.

WARNUNG!
Heiße Bauteile!
Verbrennungen:

• Defekte Sicherungen nur auswechseln, wenn das Gerät stromlos ist.
• Defekte Sicherungen nur auswechseln, wenn die Fehlerursache bekannt und beseitigt ist.
• Sicherungen nicht überbrücken oder reparieren.
• Nur Originalsicherungen mit den Werten verwenden, die auf dem Gerät angegeben sind.
• Geräteteile können im Betrieb heiß werden. Nicht berühren.
• Keine wärmeempfindlichen Gegenstände in der Nähe des Geräts lagern (z. B. temperaturempfindliche Kleidungsstücke, wenn das Gerät
• im Kleiderschrank eingebaut ist).
